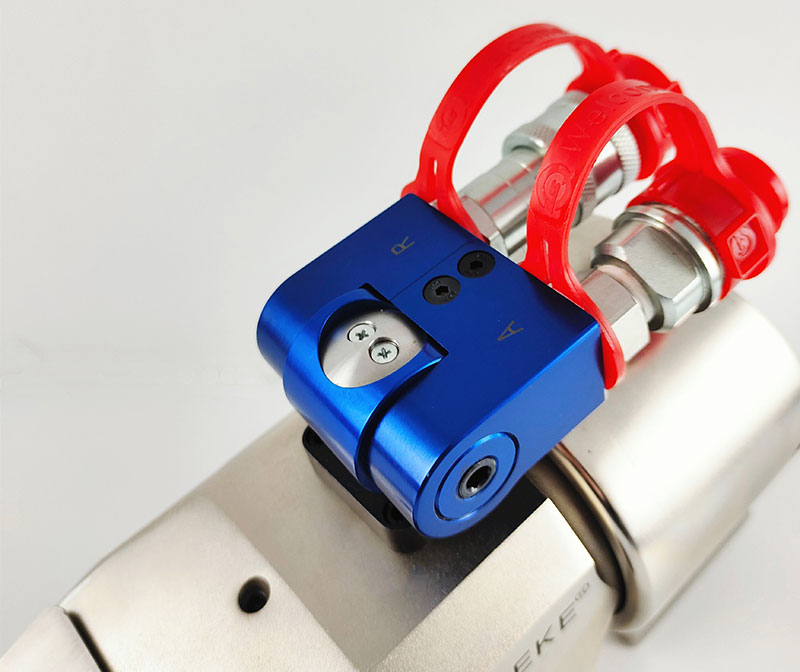

360°X 180°旋轉油管接頭
無使用空間限制方便使用

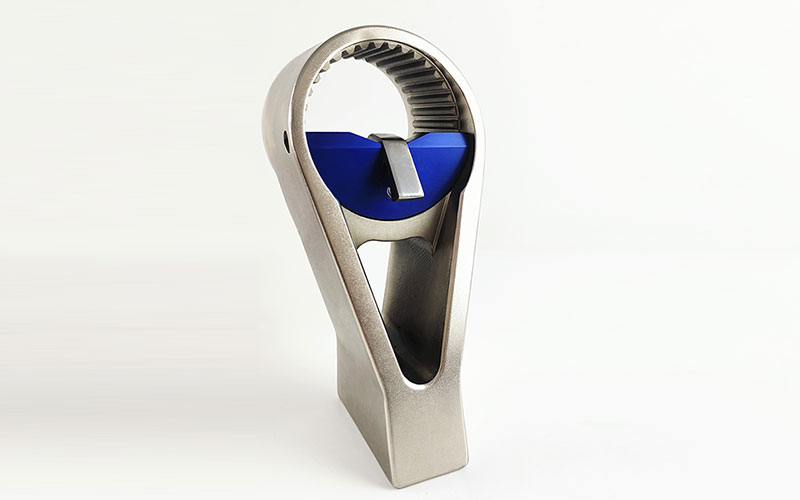

360°微調反作用力臂
適應多種支點，亦可根據實際工況定制專用反力臂

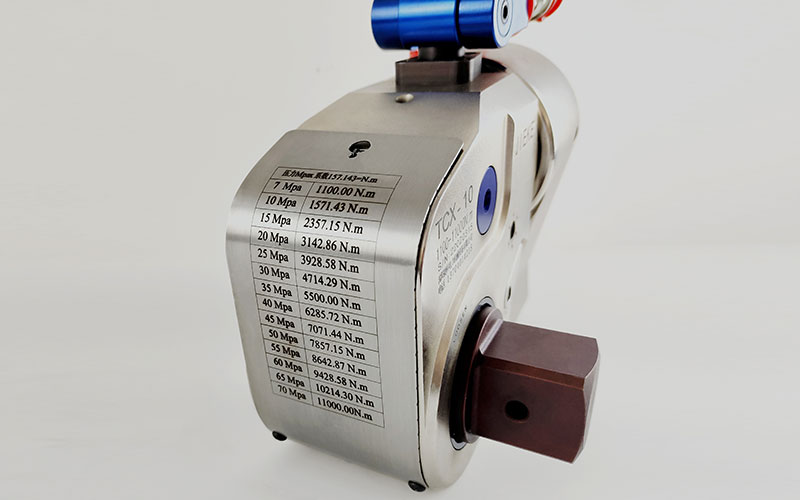

激光刻印扭矩壓力對照表
便于查閱，不易磨損，耐腐蝕

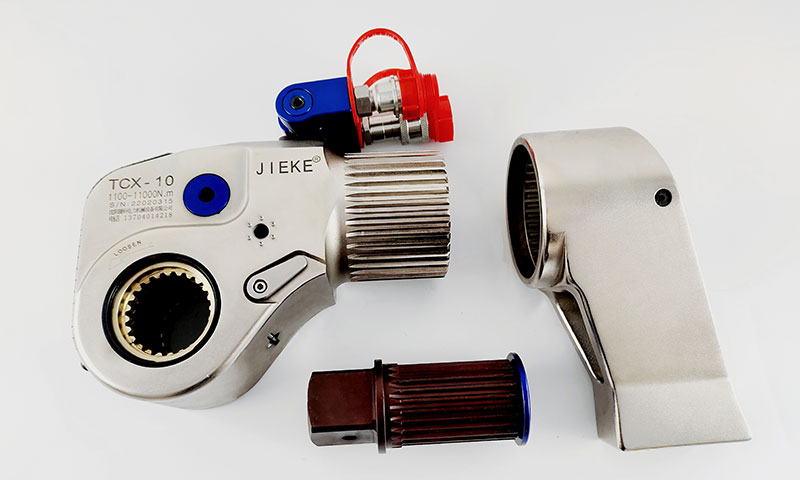

可拆卸設計
便于旋轉反力臂，找到合適支點
便于切換驅動軸方向，實現擰緊或拆卸切換

施工實例
捷科JIEKE液壓扳手保駕護航

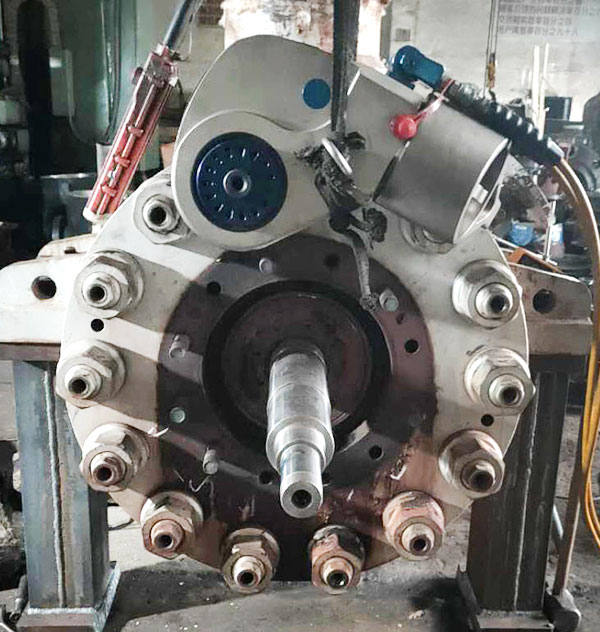

捷科扳手應用于水泵設備

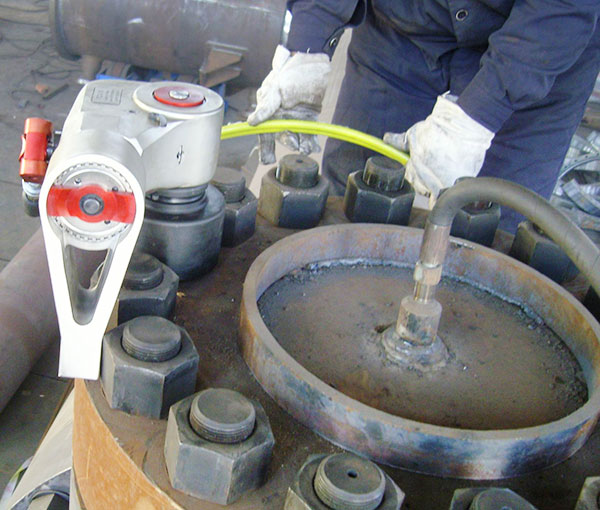

捷科扳手應用于化工設備

產品參數

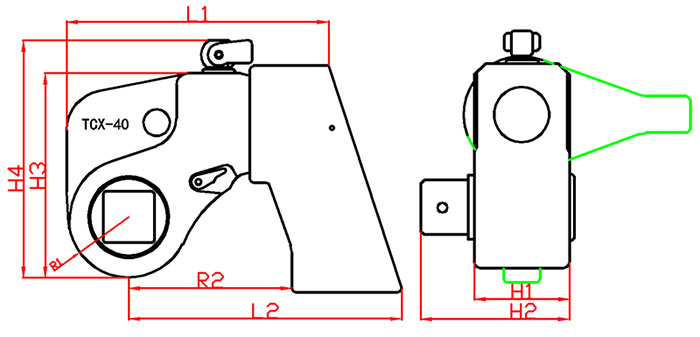

型號	TCX-2	SGS-3	TCX-5	TCX-8	TCX-10	TCX-40	TCX-60	TCX-80
訂貨編號	0102002	0102003	0102005	0102008	0102010	0102040	0102060	0102080
輸出扭矩N.m	210-2100	480-4800	510-5100	800-8000	1100-11000	4180-41800	6000-60000	8000-80000
適用螺栓M	16-27	22-36	27-48	27-56	30-64	42-105	48-120	64-140
L1	142	175	170	196	219	358	230	511
L2	178	180	198	205	228	372	490	549
H1	58	58	74	280	86	130	138	134
H2	90	90	107	140	146	203	202	245
H3	112	122	126	148	160	279	309	356
H4	142	170	170	188	200	324	352	408
R1	30	32	33	39	51	83	93	115
R2	116	120	127	140	143	223	230	248
驅動軸	3/4″	1″		1-1/2	1-1/2	70*70	75*75	3.5″
重量kg約	4.8	8	9	12	16	68	84	142

關鍵詞

TCX系列

※ 高強度合金鋼材料，一體成型機身，經過熱處理，堅固耐用，減少磕碰損傷。
※ 360°x180°旋轉膠管接頭，有效適用于狹小空間油管鋪設。
※ 棘輪棘爪精密設計，輸出扭矩準確，精度高達±3%。
※ 棘輪防退摯子，保證棘輪每一次扭轉有效，不逆轉，提高速度。
※ 反作用力臂306°可調，扳機式鎖扣，可借助多處支點支撐。
※ 根據現場實際空間位置的需要，可定制多種結構、不同形狀的反作用力臂。
※ 驅動軸設計有快速釋放的保釋帽，拆卸、安裝、鎖定快速完成。
※ 扳手扭矩系列化，100N.m-240000N.m，18種規格型號任選。
